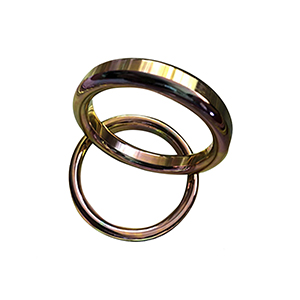

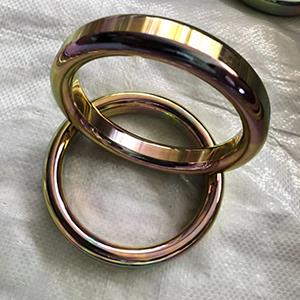

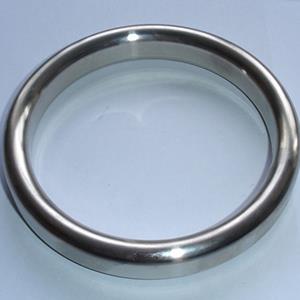

椭圆垫片

　　椭圆垫片是用金属资料由锻造及热处置和机械加工成截面外形为椭圆型的实体金属垫片，具有径向自严密封作用，是规范的R型金属环垫的一种，其作用原理是是靠垫片与法兰梯型槽的内外面（主要是外侧面）的接触，并经过压紧从而构成密封作用。

　　椭圆垫片形金属环垫装置在法兰面的梯型环槽内，当拧紧衔接螺栓时，受轴向紧缩与上下梯型槽帖紧，产生塑性变形，构成一环状密封带，树立初始密封。升压后，在介质压力的作用下，使环垫径向扩张。垫片与梯形槽的斜面愈加帖紧，产生自紧作用。但是，介质压力的升高同样会使法兰和衔接螺栓变形，形成成密封面间的相对别离，垫片密封比相对降落，因此，环垫能够以为是半自严密封。

　　椭圆垫片与法兰槽是线接触，密封性能好，但加工精度请求高，因此制形成本较高，同时选用椭圆型金属环垫材质硬度应低于法兰面15~20HB,而且倡议不要反复运用。

　　椭圆垫片性能特性：

　　1、耐高温、耐高压，适用于高压法兰；

　　2、密封耐久牢靠；

　　3、顺应压力、温度有动摇的工况条件；

　　应用范围：通常应用于高温高压蒸气，气体，溶剂的管法兰，塔槽，压力容器，高速接合面，高温高压阀，盖。石油自然气工业中的井口安装和采油树上的密封
